電纜橋架托盤和蓋板如何安裝？

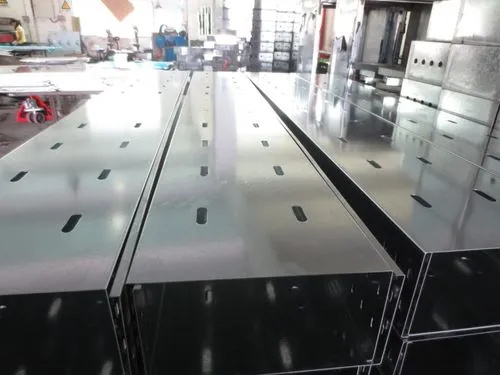

電纜橋架按照常用結構類型分為槽式電纜橋架、托盤式電纜橋架和梯式電纜橋架，槽式電纜橋架的密封性好，防信號干擾強，使用領域和場景也最為廣泛，槽式電纜橋架的主體結構由托盤和蓋板組成，托盤為必須部件，蓋板為非必須部件，有的場合為了保持電纜的良好的散熱性，托盤就不扣蓋板了。那么今天電纜橋架廠就來介紹下電纜橋架托盤和蓋板幾種常見的安裝方式!
1.彎折片固定方式
在彎折片和橋架蓋板上打孔，然后把彎折片壓在蓋板上，通過螺絲穿孔把彎折片、蓋板和托盤緊密固定在一起。
彎折片這種固定方式對于橋架水平安裝或垂直安裝都適合。
2.螺絲擰片固定方式
在電纜橋架蓋板上打孔，一般1米打2個孔，螺絲從蓋板上面往下穿，穿過擰片后，再擰上螺帽，螺帽擰緊后，轉動擰片使之頂在托盤的側邊上，直到其不能動為止，這樣托盤和蓋板就通過螺絲和擰片固定在一起了。
螺絲擰片的固定方式對于橋架水平安裝非常適合，對于橋架垂直安裝一般。
3.兩頭彎卡扣固定方式
不需要在橋架蓋板上打孔，橋架蓋板和托盤通過卡扣兩頭的彎扣固定在一起，固定比較緊，但固定強度不大。
兩頭彎卡扣固定方式如果橋架垂直安裝的話，蓋板非常容易從托盤上滑落下來，如果橋架水平安裝沒有問題。
4.活動掛鎖固定方式
首先在電纜橋架蓋板上焊掛鎖勾片，然后再橋架托盤上焊接掛鎖轉環主體，最后通過轉動轉環到蓋板勾片，然后拉下扣閘，這樣就把橋架蓋板和托盤固定在一起了。
活動掛鎖方式的固定強度非常大，無論橋架是水平安裝還是垂直安裝，或是室外大風環境，都不用擔心托盤和蓋板會移位分離。
5.七字扣固定方式
七字扣因遠觀外形酷似漢字的七而得名，七字扣固定需要先電纜橋架托盤上打孔，七字扣下端穿入托盤孔中，七字扣上端是個螺絲，通過把螺絲擰緊固定在蓋板上，最終通過七字扣，橋架蓋板和托盤就固定在一起了。
七字扣固定強度很強，固定位置可以根據現場情況靈活選擇，橋架水平/垂直安裝都適合。
總之橋架應合理安裝，保證可靠固定，水平、垂直偏差度符合要求，間隔一致、弧度統一、潔凈美觀。
